限流电抗器的作用

　　前言：电抗器被称作电感器，电抗器可以把电能通过自身变成磁能，并且会将能量储存起来，电抗器还可以控制电流的增减变化。

　　一般用于配电线路。从同一母线引出的分支馈线上往往串有限流电抗器，以限制馈线的短路电流，并维持母线电压，不致因馈线短路而致过低。

　　电力网中所采用的电抗器，实质上是一个无导磁材料的空心线圈。它可以根据需要布置为垂直、水平和品字形三种装配形式。在电力系统发生短路时，会产生数值很大的短路电流。如果不加以限制，要保持电气设备的动态稳定和热稳定是非常困难的。因此，为了满足某些断路器遮断容量的要求，常在出线断路器处串联电抗器，增大短路阻抗，限制短路电流。

　　由于采用了电抗器，在发生短路时，电抗器上的电压降较大，所以也起到了维持母线电压水平的作用，使母线上的电压波动较小，保证了非故障线路上的用户电气设备运行的稳定性。

　　限流电抗器的作用或干式空心限流电抗器作用

　　限流电抗器与电力系统串联,在电力系统发生故障时,用以限制短路电流。当线路发生短路时，限流电抗器利用其电抗器特性限制线路的短路电流在某一确定的限值内，以利开关设备顺利有效的切除故障。限流电抗器一般使用电抗值线性度较好的空心电抗器。限流电抗器可在长期额定电流下安全可靠的运行。故障情况下，其安匝数成数倍、几十倍的增加，但要求其阻值或限制短路电流的能力不能变小，因此，限流电抗器宜做成空心产品而非铁心产品。

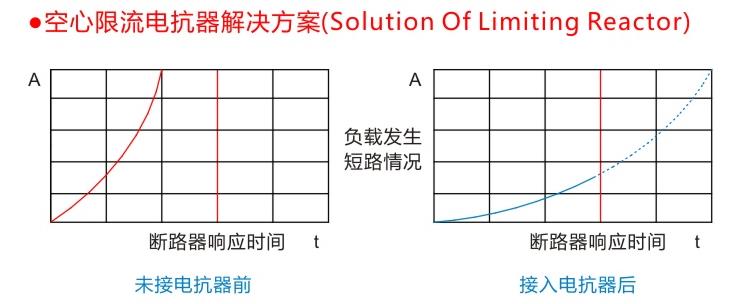

　　断路器接空心限流电抗器后的作用图解

　　下面总结下其他电抗器的作用：

安装方式不同电抗器的作用不同

a.串联电抗器在并联电容器补偿装置中与电容器串联，，用以抑制谐波电流和限制合闸涌流。

b.限流电抗器串联在电力系统上，在系统发生故障时，用以限制短路电流，将短路电流限制在允许的范围内。

c.并联电抗器并联在电力系统上，通过主变向系统输送感性无功，用以补偿输电线路的电容电流，防止轻负荷线端电压升高，维持输电系统的电压稳定。

d.滤波电抗器与并联电容组串联使用，组成调谐回路，滤除特定的高次谐波，保证电网供电质量。

　　电抗器的作用

　　1、轻空载或轻负荷线路上的电容效应，以降低工频暂态过电压；

　　2、改善长输电线路上的电压分布；

　　3、使轻负荷时线路中的无功功率尽可能就地平衡，防止无功功率不合理流动同时也减轻了线路上的功率损失；

　　4、在大机组与系统并列时降低高压母线上工频稳态电压，便于发电机同期并列；

　　5、防止发电机带长线路可能出现的自励磁谐振现象；

　　6、当采用电抗器中性点经小电抗接地装置时，电抗器

　　1、输入电抗器的作用

　　用来限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或平滑桥式整流电路换相时产生的电压缺陷,有效地保护变频器和改善功率因数，它既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染。

　　◆降低变频器对其它设备的干扰

　　◆降低其它设备对变频器系统的干扰

　　◆减少外部干扰引起变频器故障保护

　　◆减少变频器相间电压不平衡

　　◆阻抗极低的线路增加负载阻抗

　　◆在一条线路上安装有大量变频器

　　◆使用cosφ（功率因数）校正电容单元

　　2、输出电抗器的作用

　　输出电抗器主要作用是补偿长线（50-200m）分布电容的影响，并能抑制输出谐波电流，提高输出高频阻抗,有效抑制dv/dt.减低高频漏电流,起到?；け淦灯?减小设备噪声的作用。电容器在补偿功率的时候，往往会受到谐波电压和谐波电流的冲击，造成电容器损坏和功率因数降低，为此，需要在补偿的时候进行谐波治理。

　　3、直流电抗器的作用

　　直流电抗器接在变频系统的直流整流环节与逆变环节之间，主要用途是将叠加在直流电流上的交流分量限定在某一规定值,保持整流电流连续，减小电流脉冲值,使逆变环节运行更稳定及改善变频器的功率因数。

　　◆降低电网系统中的谐波含量

　　◆加装电容器后可以降低电费

　　◆加装电容器后可以能节省设备费用

　　◆加装电容器后提高生产量，保持质量

　　◆加装电容器后可加大配电系统的容量
