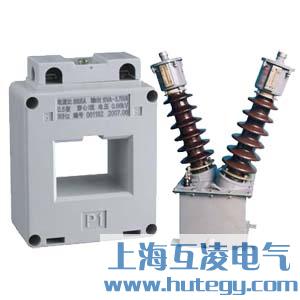

互感器（instrument transformer）又稱為儀用變壓器，是電流互感器和電壓互感器的統稱。能將高電壓變成低電壓、大電流變成小電流，用于量測或保護系統。其功能主要是將高電壓或大電流按比例變換成標準低電壓（100V）或標準小電流（5A或1A，均指額定值），以便實現測量儀表、保護設備及自動控制設備的標準化、小型化。同時互感器還可用來隔開高電壓系統，以保證人身和設備的安全。

工作原理

在供電用電的線路中電流電壓大大小小相差懸殊從幾安到幾萬安都有。為便于二次儀表測量需要轉換為比較統一的電流，另外線路上的電壓都比較高如直接測量是非常危險的。電流互感器就起到變流和電氣隔離的作用。顯示儀表大部分是指針式的電流電壓表，所以電流互感器的二次電流大多數是安培級的（如5等）。隨著時代發展，電量測量大多已經達到數字化，而計算機的采樣的信號一般為毫安級（0-5V、4-20mA等）。微型電流互感器二次電流為毫安級，主要起大互感器與采樣之間的橋梁作用。微型電流互感器稱之為“儀用電流互感器”。（“儀用電流互感器”有一層含義是在實驗室使用的多電流比精密電流互感器，一般用于擴大儀表量程。）
電流互感器原理線路圖微型電流互感器與變壓器類似也是根據電磁感應原理工作，變壓器變換的是電壓而微型電流互感器變換的是電流罷了。繞組N1接被測電流，稱為一次繞組（或原邊繞組、初級繞組）；繞組N2接測量儀表，稱為二次繞組（或副邊繞組、次級繞組）。
微型電流互感器一次繞組電流I1與二次繞組I2的電流比，叫實際電流比K。微型電流互感器在額定工作電流下工作時的電流比叫電流互感器額定電流比，用Kn表示。Kn=I1n/I2n

主要作用

電力系統為了傳輸電能，往往采用交流電壓、大電流回路把電力送往用戶，無法用儀表進行直接測量。互感器的作用，就是將交流電壓和大電流按比例降到可以用儀表直接測量的數值，便于儀表直接測量，同時為繼電保護和自動裝置提供電源。電力系統用互感器是將電網高電壓、大電流的信息傳遞到低電壓、小電流二次側的計量、測量儀表及繼電保護、自動裝置的一種特殊變壓器，是一次系統和二次系統的聯絡元件，其一次繞組接入電網，二次繞組分別與測量儀表、保護裝置等互相連接。互感器與測量儀表和計量裝置配合，可以測量一次系統的電壓、電流和電能；與繼電保護和自動裝置配合，可以構成對電網各種故障的電氣保護和自動控制。互感器性能的好壞，直接影響到電力系統測量、計量的準確性和繼電器保護裝置動作的可靠性。

基本特點

1、一次線圈串聯在電路中，并且匝數很少，因此，一次線圈中的電流完全取決于被測電路的負荷電流．而與二次電流無關；
2、電流互感器二次線圈所接儀表和繼電器的電流線圈阻抗都很小，所以正常情況下，電流互感器在近于短路狀態下運行。
電流互感器一、二次額定電流之比，稱為電流互感器的額定互感比：kn=I1n/I2n
因為一次線圈額定電流I1n己標準化，二次線圈額定電流I2n統一為5（1或0.5）安，所以電流互感器額定互感比亦已標準化。kn還可以近似地表示為互感器一、二次線圈的匝數比，即kn≈kN=N1/N2式中N1.N2為一、二線圈的匝數。

發展歷程

互感器最早出現于19世紀末。隨著電力工業的發展，互感器的電壓等級和準確級別都有很大提高，還發展了很多特種互感器，如電壓、電流復合式互感器、直流電流互感器，高準確度的電流比率器和電壓比率器,大電流激光式電流互感器，電子線路補償互感器，超高電壓系統中的光電互感器，以及SF6全封閉組合電器(GIS)中的電壓、電流互感器。在電力工業中，要發展什么電壓等級和規模的電力系統，必須發展相應電壓等級和準確度的互感器，以供電力系統測量、保護和控制的需要。
隨著很多新材料的不斷應用，互感器也出現了很多新的種類，電磁式互感器得到了比較充分的發展，其中鐵心式電流互感器以干式、油浸式和氣體絕緣式多種結構適應了電力建設的發展需求。然而隨著電力傳輸容量的不斷增長，電網電壓等級的不斷提高及保護要求的不斷完善，一般的鐵 心式電流互感器結構已逐漸暴露出與之不相適應的弱點，其固有的體積大、磁飽和、鐵磁諧振、動態范圍小，使用頻帶窄等弱點，難以滿難以滿足新一代電力系統自動化、電力數字網等的發展需要。
隨著光電子技術的迅速發展，許多科技發達國家已把目光轉向利用光學傳感技術和電子學方法來發展新型的電子式電流互感器，簡稱光電電流互感器。國際電工協會已發布電子式電流互感器的標準。電子式互感器的含義，除了包括光電式的互感器，還包括其它各種利用電子測試原理的電壓、電流傳感器。

類型區別

最重要區別是在正常運行時其工作狀態的不同，主要表現在以下幾個方面：
1、電壓互感器正常工作時的磁通密度接近飽和值，故障時候磁通密度下降；電流互感器正常工作時磁通密度很低，而短路時由于一次側短路電流變得很大，使磁通密度大大增加，有時甚至遠遠超過飽和值。
2、電壓互感器是用來測量電網高電壓的特殊變壓器，它能將高電壓按規定比例轉換為較低的電壓后，再連接到儀表上去測量。電壓互感器，原邊電壓無論是多少伏，而副邊電壓一般均規定為100伏，以供給電壓表、功率表及千瓦小時表和繼電器的電壓線圈所需要的電壓。
3、電流互感器二次可以短路，但是不得開路；電壓互感器二次可以開路，但是不得短路．把大電流按規定比例轉換為小電流的電氣設備，稱為電流互感器。電流互感器副邊的電流一般規定為5安或1安，以供給電流表、功率表、千瓦小時表和繼電器的電流線圈電流。
4、對于二次側的負荷來說，電壓互感器的一次內阻抗較小甚至可以忽略不計，大可以認為電壓互感器是一個電壓源；而電流互感器的一次卻內阻很大,以至可以認為是一個內阻無窮大的電流源。
