  JDJJ2-35电压互感器为单相三线圈、户外油浸式电压互感器，适用于50Hz、35KV交流系统中供测量电压、电能及继电?；ぶ谩?/p>

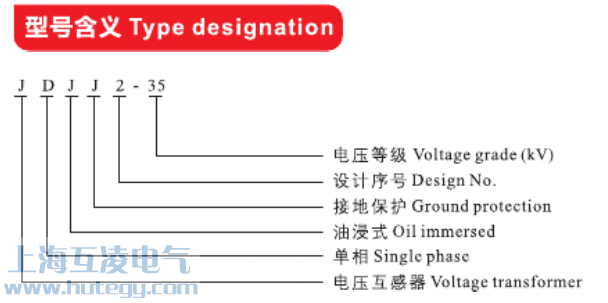

一、型号含义

二、结构

JDJJ2-35型电压互感器的铁心由条形硅钢片叠成，为三柱芯式，铁芯为单相三柱式、中柱上套有三个线圈、一次、二次和剩余绕组，器身用铁夹固定在箱盖上，在箱盖上装有一次及二次套管等，油箱用钢板焊成，油箱壁下部装有接地螺栓及放油塞，箱底有四个安装孔。

器身固定在油箱的定位钉上，一次线从电瓷管穿出与储油柜上的接线柱连接。

储油柜装有油表，油箱为方型或圆形，下部备有接地螺栓和放油塞。

三、变比参数

3. 1、额定准确级相应输出：0.5级150VA 1级250VA 3级500VA

3.2、二次绕组极限输出：1000VA

3.3、绝缘水平：23/55/125KV

3.4、连接组别：1/1/-12

3.5、误差限值：

▲产品符合标准GB1208-1997和IEC186之规定
▲额定电压比、准确级组合、额定二次输出、极限输出、额定绝缘水平见下图

四、外形尺寸图

五、铭牌标志

电压互感器型号由以下几部分组成，各部分字母，符号表示内容：
第一个字母：J——电压互感器；
第二个字母：D——单相；S——三相
第三个字母：J——油浸；Z——浇注；
第四个字母：数字——电压等级（KV）。
例如：JDJ-10表示单相油浸电压互感器，额定电压10KV。
额定一次电压，作为互感器性能基准的一次电压值。
额定二次电压，作为互感器性能基准的二次电压值。额定变比，额定一次电压与额定二次电压之比。
准确级，由互感器系统定的等级，其误差在规定使用条件下应在规定的限值之内负荷，二次回路的阻抗，通常以视在功率（VA）表示。额定负荷，确定互感器准确级可依据的负荷值。

六、JDJJ2-35电压互感器接线图，接线方式

6.1、JDJJ2-35电压互感器常规接线方法：

6.2、JDJJ2-35电压互感器抗谐振接线方法

七、安装环境

 7.1、安装地点的海拔不超过3000M

 7.2、环境温度：-40℃～+40℃

 7.3、空气相对温度：85%（20℃）

 7.4、没有导电尘埃及腐蚀性气体的户外场所

八、 订货时请注明：

产品名称、型号、额定电压比、使用环境，如有特殊要求，可特殊设计供应
