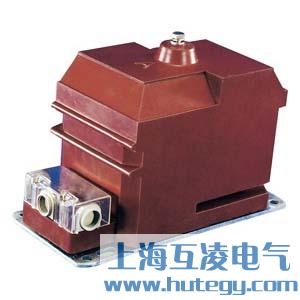

JDZX10-10电压互感器摘要：

本页主要介绍JDZX10-10电压互感器的作用、变比、准确级、接线图、价格、型号及相关参数,还提供订制各种非标JDZX10-10电压互感器

JDZX10-10电压互感器为单相、户内、干式全封闭产品，使用时三台一组，JDZX10-3、6、10为Yo/ Yo/[连接，JDZXF10-3、6、10为Yo/Yo/Yo/[连接。分别适用于额定频率50Hz}60Hz，额定电压为 3, 6, 10kV电力系统中作电能计量、电压监控和继电?；び?/p>

产品优点：

产品体积小、重量轻，具有优良的绝缘性能耐冲击和机械压力，并可以?；と?组不受潮。

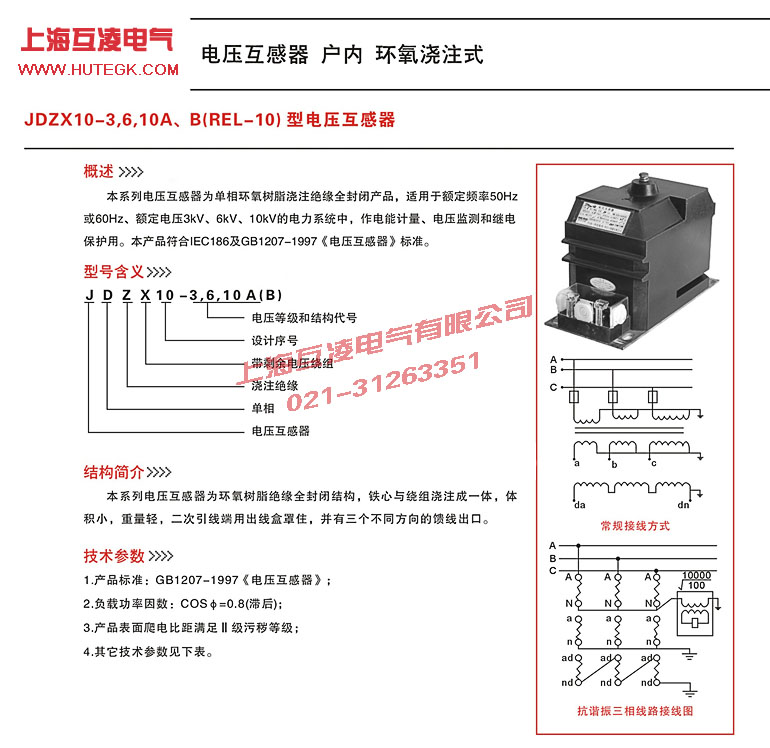

一、JDZX10-10电压互感器概述

JDZX10-10电压互感器为单相、户内、干式全封闭产品，使用时三台一组，JDZX10-3、6、10为Yo/ Yo/[连接，JDZXF10-3、6、10为Yo/Yo/Yo/[连接。分别适用于额定频率50Hz}60Hz，额定电压为 3, 6, 10kV电力系统中作电能计量、电压监控和继电保护用。

二、JDZX10-10电压互感器结构

本电压互感器为全封闭结构，绕组为环氧树脂全真空浇注全绝 缘结构。

铁芯采用优质硅钢片卷绕而成，绝缘靠环氧树脂。

产品体积小、重量轻，安装不占有 限空间。

所有绕组完全浇注在环氧树脂中，具有优良的绝缘性能耐冲击和机械压力，并可以?；と?组不受潮。

一次绕组引出线端子的标志为A,N;二次绕组引出线测量级端子的标志为a, n,保护级 端子的标志为da,do均在浇注体上清晰标注．在夹件上的接地标志旁有接地螺栓供接地用，下部支 架供安装用。整体结构紧凑，使用方便。

JDZX10-3，6、10互感器的连接组标号为，1/1/1/12-12, JDZXF10-3、6、10互感器的连接组标号为1/1/1/1/12/12-12，三台单相三绕组电压互感器连组为（剩余电压绕组接成开口三角形）。

三、使用条件

3.1.海拔高度不超过3000米；
3.2.周围环境温度不高于+40C，不低于- 5度
3.3.周围空气的相对湿度不大于85%（ 20度 ；
3.4.满足II 污秽等级；
3.5.安装场所无腐蚀性的气体。

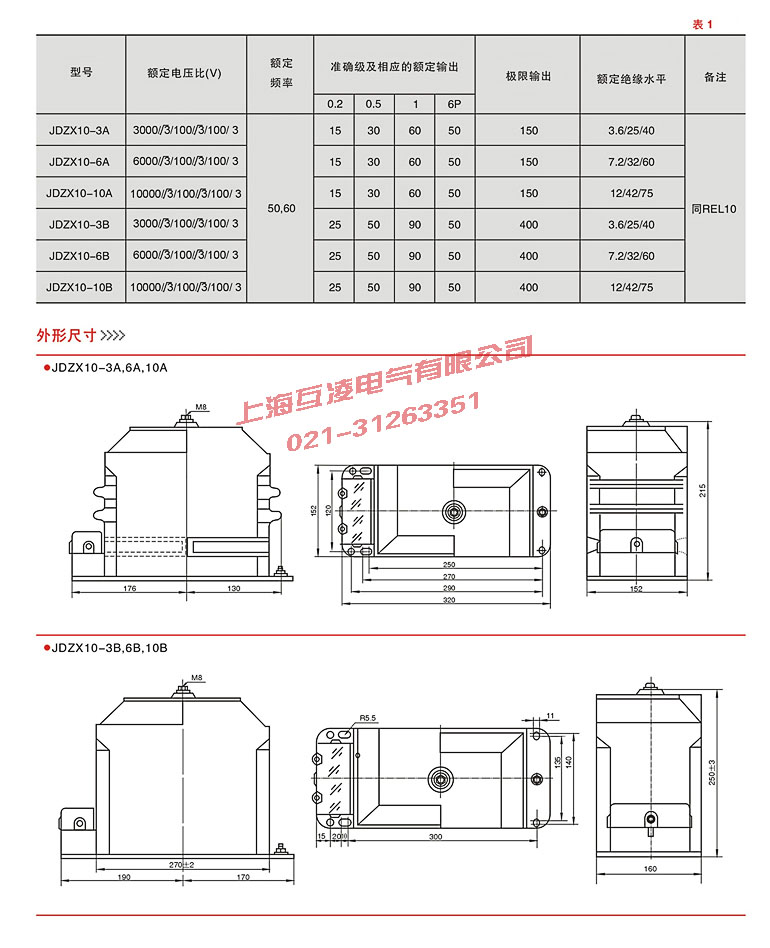

四、技术表

五、外形尺寸图

六、接线方式及安装尺寸图

1．一个单相电压互感器的接线

   这种接线方式在三相线路上，只能测量某两相之间的线电压，用于连接电压表、频率表及电压继电器等。

2．两个单相电压互感器的V／V形接线

   这种接线方式又称不完全星形接线，可以用来测量三个线电压，供仪表、继电器接于三相三线制电路的各个线电压。

3．三个单相电压互感器Y。／Y。形接线

   这种接线方式能满足仪表和继电?；ぷ爸醚∮孟嗟缪购拖叩缪沟囊蟆Ｔ谝淮稳谱橹械憬拥厍榭鱿?，也可装用绝缘监察电压表。

4．三个单相三绕组电压互感器或一个三相五芯柱三绕组电压互感器Y。／Y。／△（开口三角形）接线

   这种接线方式在10kV中性点不接地系统中应用广泛，它既能测量线电压、相电压并能组成绝缘监察装置和供单相接地保护用。接成Y。形的二次绕组称为基本二次绕组，用来接仪表、继电器及绝缘监察电压表；接成(开口三角形)的二次绕组，称为辅助二次绕组，用来连接监察绝缘用的电压继电器。在系统正常运行时，开口三角形两端的电压接近于零，当系统发生一相接地时，开口三角形两端出现零序电压，使电压继电器吸合，发出接地预告信号。

七、JDZ10-10电流互感器标识

七、电压互感器精度等级的选择
