本页有LZMJ1-0.5电流互感器的接线图，结构特征，接线方式，尺寸图的说明。

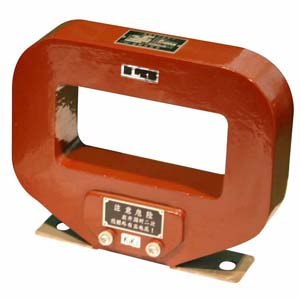

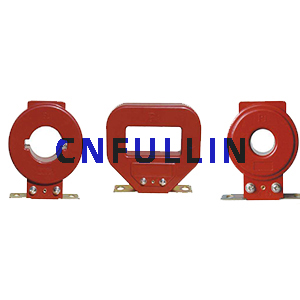

LMZJ1-0.5型电流互感器主要用于户内，供额定电压为0.5kV及以下，额定频率为50Hz的交流电路中作为电流、电能测量或继电保护用，产品为浇注式电流互感器，采用底板固定安装方法。

符合标准：GB 1208。

产品优点：

1.使用寿命长。

2.稳定，安全。

 3.耐高温，防污等级高。

一、简介

主要用于户准确级有0.2,0.50.2s,0.5s使用范围广，具有体积小，安全高，使用寿命长等功能，供额定电压为0.5kV及以下，额定频率为50Hz的交流电路中作为电流、电能测量或继电保护用，产品为浇注式电流互感器.

二、产品结构特征

其安装方法采用底板固定安装方法本型互感器为浇注绝缘母线式，铁心（有超导磁材料普通导磁材料来满足不同的精度要求）上绕有二次绕组，下部有底座，供固定安装之用。

三、安装环境

1、安装地点的海拔不超过1000m；

2、周围空气温度不超过+40。C，且其24h内的平均温度值不超过+35。C，周围空气温度的下限为-5。C;

3、最高温度为+40。C时，空气的相对湿度不超过50%; 在较低的温度下可以允许有较高的相对湿度，最高不超过80%;

4、安装在无爆炸及易燃的危险介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃(包括导电尘埃);

5、安装地点无剧烈振动及颠簸，安装倾斜度不大于5°;

6、安装地点不受阳光直接辐射，无雨雪侵袭及严重霉菌存在。

四、参数

准确级 ：0.5级 额定电压 ：0.5KV 额定一次电流 ：5-3000A 额定二次电流 ：5A 额定负荷 ：（见表1） 允许在110%额定电流下长期运行 二次绕组对地施加工频电压3KV历时1min无击穿闪络现象

五、外形尺寸图

六、LMZJ1-0.5电流互感器安装

1、普通电流互感器接线图

实心式电流互感器的一次侧电流是从P1端子进入，从P2端子出来；即P1端子连接电源侧，P2端子连接负载侧。

穿心式电流互感器接线与普通电流互感器类似，一次侧从互感器的P1面穿过，P2面出来，二次侧接线与普通互感器相同。

电流互感器的二次侧电流从S1流出，进入电流表的正接线柱，电流表负接线柱出来后流入电流互感器二次端子S2，原则上要求S2端子接地。

注：某些电流互感器一次标称，L1、L2，二次侧标称K1、K2。

.实物示意图：

电流互感器接线总体分为四个接线方式：

1.单台电流互感器接线图

只能反映单相电流的情况，适用于需要测量一相电流的情况。

单台电流互感器接线图

2.三相完全星形接线和三角形接线形式电流互感器接线图

三相电流互感器能够及时准确了解三相负荷的变化情况。

三相完全星形电流互感器接线图

三相完全角形电流互感器接线图

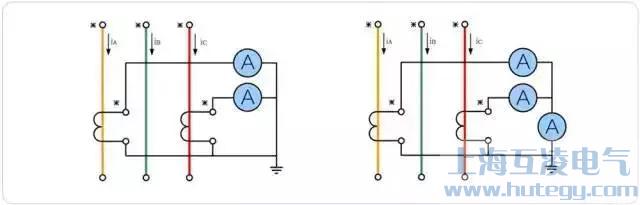

3.两相不完全星形接线形式电流互感器接线图

在实际工作中用得最多，但仅限于三相三线制系统。它节省了一台电流互感器，根据三相矢量和为零的原理，用A、C相的电流算出B相电流。

两相不完全星形接线形式电流互感器接线图

4.两相差电流接线形式电流互感器接线图

也仅用于三相三线制电路中，这种接线的优点是不但节省一块电流互感器，而且也可以用一块继电器反映三相电路中的各种相间短路故障，亦即用最少的继电器完成三相过电流保护，节省投资。

两相差电流接线形式电流互感器接线图

5.其它接线方式

5.1 原边串联、副边串联

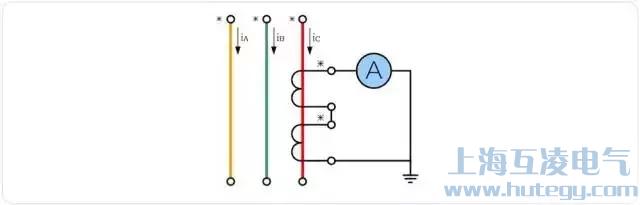

电流互感器原边串联、副边串联接线图如下所示，串联后效果：互感器变比不变，二次额定负荷增大一倍。

电流互感器原边串联、副边串联接线图

5.2 原边串联、副边并联

电流互感器原边串联、副边并联接线图如下所示，串并联后效果：互感器变比减小一倍，二次额定负荷增大一倍。

电流互感器原边串联、副边并联接线图

5.3 原边并联、副边串联

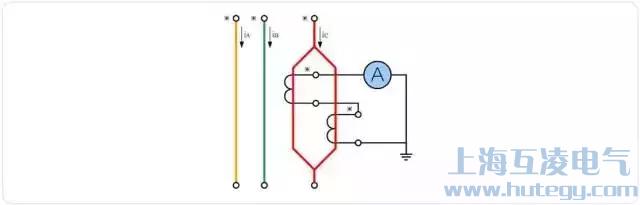

电流互感器原边并联、副边串联接线图如下所示，串并联后效果：互感器变比增大一倍，二次额定负荷增大一倍。

电流互感器原边并联、副边串联接线图

5.4 原边并联、副边并联

电流互感器原边并联、副边并联接线图如下所示，并联后效果：互感器变比不变，二次额定负荷增大一倍。

电流互感器原边并联、副边并联接线图

七、常规报价

 LMZJ1-0.5   300/5 0.5接    单价：35.00（面价）
