LZZBJ9-10C2電流互感器
產品詳情
概述
LZZBJ9-10C2電流互感器為環氧樹脂澆注全封閉支柱式產品，適用于額定頻率50Hz或60Hz、額定電壓10kV的電力系統中，作電能計量、電流測量和繼電保護用。本產品符用IEC60044-1及GB1208《電流互感器》標準。

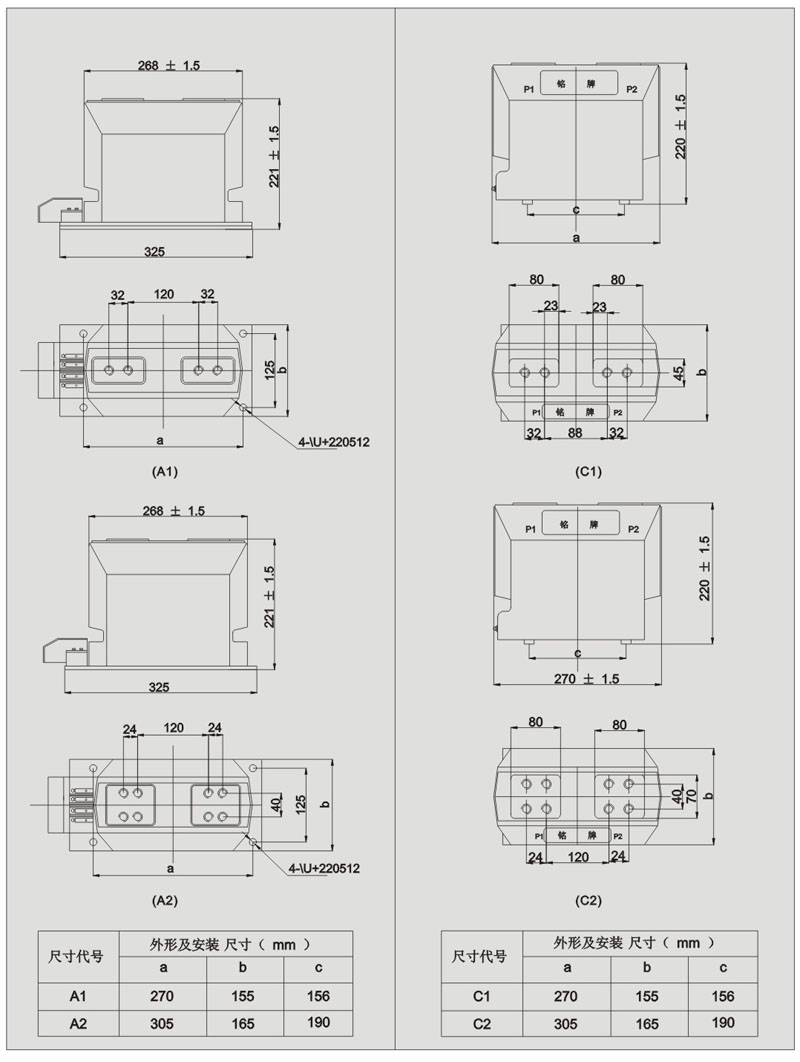

結構簡介
本型電流互感器為環氧樹脂澆注全封閉支柱式結構，耐污染及潮濕。安裝時將一次螺釘壓緊，保證接觸可靠。
技術數據
1、額定絕緣水平：12/42/75kV
2、額定二次電流：5A，1A
3、額定一次電流、準確級組合、額定輸出及動、熱穩定電流見表
4、局部放電水平符合GB1208《電流互感器》標準。
5、污穢等級：Ⅱ級。
6、若用戶有要求 ，測量級可為0.2S、0.5S級。
| 電流變比 | 準確級組合 | 準確級及額定輸出 | 保護級 | 一秒熱穩定電流(KA) | 動穩定電流(KA) | ||
| 0.2s | 0.5s | 額定輸出(VA) | 準確級及限值系數 | ||||
| 5/5 |
0.2S/0.5 0.5/10P20 |
10 | 10 | 15 | 10P10 | 0.8 | 1.9 |
| 10/5 | 1.5 | 3.8 | |||||
| 15/5 | 2.3 | 5.8 | |||||
| 20/5 | 3 | 7.5 | |||||
| 30/5 | 4.5 | 11.2 | |||||
| 40/5 | 6 | 15 | |||||
| 50/5 | 7.5 | 18.8 | |||||
| 75/5 | 11.5 | 29 | |||||
| 100/5 | 15 | 37.5 | |||||
| 150～200/5 | 22.5 | 56.5 | |||||
| 300～600/5 | 45 | 112.5 | |||||
| 800～2500/5 | 63 | 157.5 | |||||
| 3000/5 | 80 | 160 | |||||
校驗方法
在進行電流互感器誤差試驗之前，通常需要檢查極性、退磁、準確度等試驗。
電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。
- 產品名稱：
LZZBJ9-10C2電流互感器
- 型號：
LZZBJ9-10C2
