摘要：

  本文主要介紹XD1-12限流電抗器簡介，作用，安裝環境，外形尺寸圖及xd1電抗器接線方式的相關介紹。

   XD1限流電抗器是采用不飽和聚酯脂澆注成型的干式電抗器。用于低壓無功功率成套裝置中作為限制低壓電容器的合閘涌流和增加合閘開關的開斷能力.

 產品優點： 體積小，安裝方便，

一、簡介

  限流電抗器current-limitingreactor(即電感器)，互凌這款XD1-12限流電抗器是一款低壓限流電抗器適用于額定頻率為50HZ,額定電壓380v,供安裝在PG1型及其他類型的低壓無功率自動補償屏中作限制電容器投入涌流之用。電抗器對交流電有阻抗（限流）作用跟流入的電流大小沒有關系，不管是大電流還是小交流，而且電抗器的電感值都是固定的；

二、作用

  xd1-12限流電抗器是串聯連接在0.4～63(kV)輸變電系統中，在系統發生故障時，用以限制短路電流，使短路電流降至其后設備的允許值。現在電力系統用的各類限流電抗器，往往是固定電感式的電抗器，但是系統電壓很不穩定，再加之設備更新?lián)Q代、增容或者改造，就需要不同阻值的限流電抗器來適應電網及變頻器、直流調速器、軟啟動器等設備的正常運行，更好的濾除諧波干擾，限制短路電流和突發電流對電機的影響。

 本系列產品適用于額定頻率50HZ,60HZ,額定電壓380V,供安裝在PGJ1型及其他類型的低壓無功功率自動補償屏中作限制電容器投入溶流之用。

三、使用環境

1.海拔不超過2000m；

2.環境溫度-25～+45(℃)，相對濕度不超過90%；

3.電源電壓的波形近似于正弦波；

4.周圍無有害氣體，無易燃易爆物品；

5.周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。

四、結構

xd1-12由繞組和嵌件等主要零件組成,所有零部件經對脂混合料澆注成型一體，它具有防潮等各項性能穩定的優點

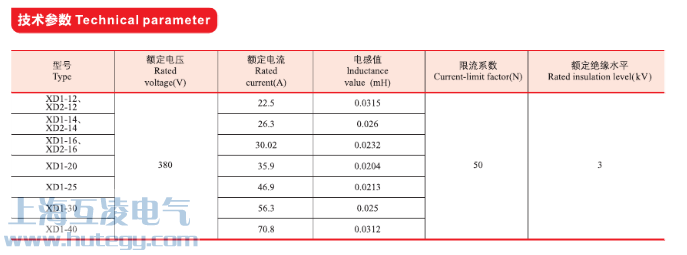

五、相關參數

六、外形尺寸圖,型號含義及接線圖

七、限流電抗器接線方式

    XD1-12限流電抗器的接線方式：在每相電容器中串入一個電抗器就可以，X1、X2兩端可以任意互換。　

   限流電抗器一般用于配電線路。從同一母線引出的分支饋線上往往串有限流電抗器，以限制饋線的短路電流，并維持母線電壓，不致因饋線短路而致過低。　　

   電力網中所采用的電抗器，實質上是一個無導磁材料的空心線圈。它可以根據需要布置為垂直、水平和品字形三種裝配形式。在電力系統發生短路時，會產生數值很大的短路電流。如果不加以限制，要保持電氣設備的動態穩定和熱穩定是非常困難的。

   因此，為了滿足某些斷路器遮斷容量的要求，常在出線斷路器處串聯電抗器，增大短路阻抗，限制短路電流。
